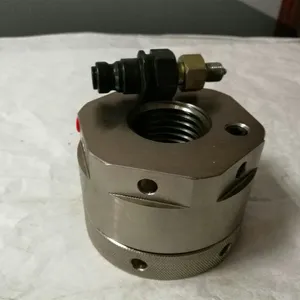

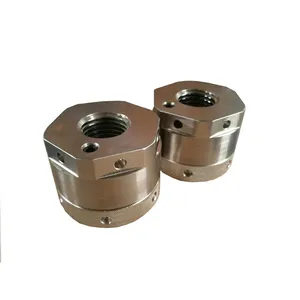

采煤机专用液压螺母 HNPS系列

1、概述：

　 液压螺母是一种新型紧固件。普通螺母的锁紧是靠转动扳手来产生扭矩来锁紧的，因此***的力量浪费在克服摩擦力上，而作用在螺栓上的预紧力很小，特别对于大直径，高强度螺母，在受人力，工具和场地等因素的影响时，预紧力根本达不到设计要求，容易造成螺母松动。液压螺母的锁紧和普通螺母不同，液压螺母在锁紧过程中，是靠液压力(约200 MPa)直接作用于螺母而产生超高预紧力，接近螺栓屈服点，即使在振动工况条件下，也不会松动。

2、应用：

液压螺母特别适合在煤矿井下狭窄空间，对采煤机，掘进机等煤矿设备进行部件连接紧固，也可用于冶金，化工及工程机械上。

3、工作原理：

　 液压螺母是靠高预紧力对连接螺栓在其弹性变形区内拉长后的锁紧，因此必须使用10.9级以上的高强度双头螺栓。

4、安装方式：

液压螺母***行预紧，通过超高压手动液压泵向液压螺母的缸体注入高压油，对预紧的螺栓进行拉伸，使锁紧圈和缸体之间产生间隙，转动锁紧圈使其紧靠缸体，然后拧紧锁紧圈，超高压手动液压泵卸荷。锁定拉伸的预紧力。

5、加压系统

　　液压螺母的加压系统是主要由超高压手动油泵（或气动液压泵），高压软管、快速接头和液压螺母组成。

5.1.1.超高压手动油泵

超高压手动油泵是提供液压螺母高压油的动力源，二级流量设计，低压时大排量供油，提高工作效率；高压时小排量供油，降低工作强度。内置减压阀，安全放散阀，小巧方便、安全耐用。

5.1.2超高压气动液压泵

将6-8bar压缩空气转化为150-350MPa超高油压，无电弧电火花，安全防爆，达到设定工作压力时，泵自动停止工作。

5.2高压软管

　　富春机电提供的高压软管有UHH180型（工作压力180MPa）和UHH250型（工作压力250MPa），软管内层材质为POM，根据工作压力不同2-6层高强度含钢聚合物，软管外层材质为PA。内径3.9mm，外径11.9mm，最小弯曲半径140mm。

5.3.快速接头

　　富春机电提供HJ-116型、HJ-125型快速接头，通径2.5mm工作压力分别为150MPa和200MPa，接头材质为硬化钢，表面镀锌处理。

6、技术参数：
