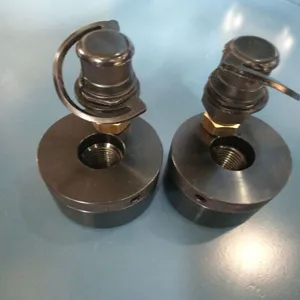

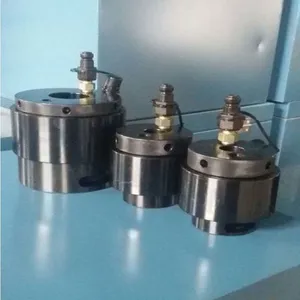

一体式普通型液压拉伸器ZTP系列

使用范围：船舶、钢铁、石化、电力等大型的设备

工作原理：

螺栓拉伸器是一般由液压泵、高压软管、压力表和拉伸器组成。其中液压泵为动力源，压力表反应泵的输出压力，高压软管联接液压泵和拉伸器。拉伸器是实现螺栓拉伸的执行元件。主要由活塞缸、活塞、支撑桥和拉伸螺母组成。

工作时，液压油泵输出的高压油，经高压软管输送至液压缸。在高压油的作用下，液压缸产生拉伸力并作用于被预紧的螺栓上，然后随着活塞杆的继续运动，将螺栓拉伸达到预定伸长量（在材料的弹性范围内），然后拧紧螺母后，松卸螺栓的所加荷载，完成螺栓的预紧工作。

工作压力：150MPa。

主要技术参数：

产品特点：

1. ZTP系列螺栓拉伸器使用纯拉力直接拉长螺栓，对联接的接触面无摩擦损伤，是***控制螺栓预紧力的方法。

2. ZTP系列适用于单规格螺栓的拉伸。具有重量轻、精度高、体积小、结构紧凑等特点，多个拉伸器可同时使用。

3. 可配置手动液压泵、气动液压泵、电动液压泵等动力

产品简介：

• 材料材质：42CrMo

• 密封系统：采用台湾组合式密封

• 工作介质：32#或46#抗磨液压油

• 卓泰液压出品的液压拉伸器均含有压力限位标识。

液压拉伸器螺栓性能数据

1.液压螺栓拉伸器在等油缸面积时，液压系统压力和螺栓拉伸力呈正比关系。

2.在压力不变情况下增加油缸面积可以提高螺栓拉伸力。

3.在卓泰液压螺栓拉伸器有明显标示“液压面积”数值。

4.螺栓所需拉力=液压拉伸器液压面积*泵站压力表读数

5.泵站压力表读数=螺栓所需拉力/液压拉伸器液压面积

 以螺栓液压拉伸器ZTP 064*3为例 液压面积为5467.5mm²

液压拉伸器的维护

①　使用电动液压泵作为动力源时，在启动油泵前，必须将卸载阀打开，以防电机过载。并将分配器上的排气螺塞卸下，以便排除气体。

②　应保持油箱的油量在贮油量的四分之三以上。加油时，应用120~160目的滤油网过滤。如果使用频繁，应两个月清洗一次滤油器，半年清洗一次油箱，同时更换新油液。

③　液压泵每年应进行一次检修，用轻柴油或煤油清洗，并注意保护配台面。

④　应注意拉伸器的使用范围，严禁超压使用。超压使用会损伤液压泵、液压缸等原件，降低使用寿命。

⑤　为***液压缸的密封，应定期更换液压缸中的密封元件，以防老化，一般一年更换一次。

结束语：正确合理使用液压拉伸器对螺栓进行拉伸与预紧，不仅可以***螺栓的预紧效果，还能提高效率、节省劳力、延长拉伸器的使用寿命。
